18
3 23
.5
M20 x 1.5 PLASTIC GLAND
SECURING BOLT M10 x 100
M16 NUT WELDED
2 40
M10 x 100 SECURING BOLT
PLASTIC GLAND M20 x 1.5
M16 NUT WELDED
300
A
3
2 40
H.D.G DESRIPTION ØA
FLOOD MOUNTING DOUBLE 100 x 30 x 3 (CHANNEL) Ø89(FIT OVER) FLOOD MOUNTING 3 WAY Ø89(FIT OVER) FLOOD MOUNTING 4 WAY Ø89(FIT OVER)
S/STEEL FLOOD MOUNTING DOUBLE 100 x 30 x 3 (CHANNEL) Ø89(FIT OVER)
FLOOD MOUNTING 3 WAY Ø89(FIT OVER) FLOOD MOUNTING 4 WAY Ø89(FIT OVER)
H.D.G DESRIPTION ØA
FLOOD MNTG SINGLE 54 x 150 Ø54 FLOOD MNTG SINGLE 60 x 150 Ø60 FLOOD MNTG SINGLE 76 x 150 Ø76
FLOOD MNTG SINGLE 88 x 150(FIT OVER) Ø89
H.D.G DESRIPTION ØA
FLOOD MNTG DOUBLE 75 x 6 (FLAT) Ø54 FLOOD MNTG DOUBLE 75 x 25 x 3 (CHANNEL) Ø60
S/STEEL FLOOD MNTG DOUBLE 75 x 25 x 3 (CHANNEL) Ø60
GRP POLE
SECURING SCREW M8 S/STEEL
WELDED M16 NUT
FILLER RESIN
A
FLOOD MOUNTING DATE DWG NO.
reproduced in any way without written
DESCRIPTION :
OLIFANTSFONTEIN 1665 www.beka.co.za 03/11/17 P.O.BOX 120 FAX(011)238 0180
permission from Beka (PTY) LTD.
(PTY) LTD and may not be used or
COPYRIGHT. Proprietary and confidential. This
drawing and the information on this drawing is the sole property of Beka
13 WEST VIEW ROAD TEL(011)238 0000

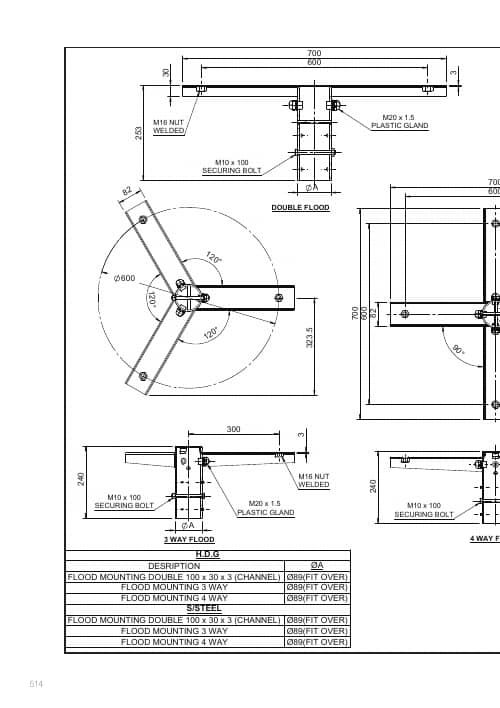

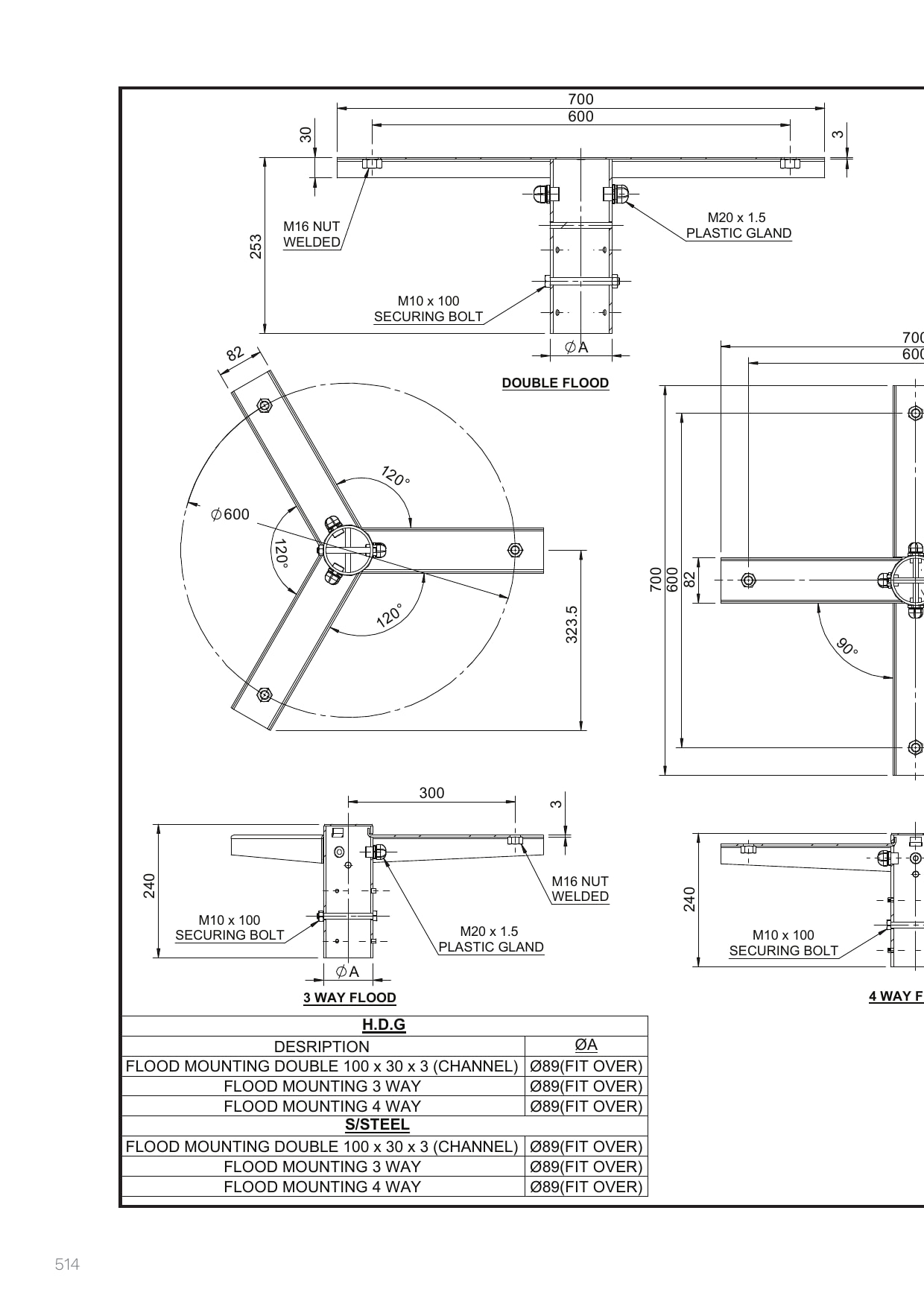

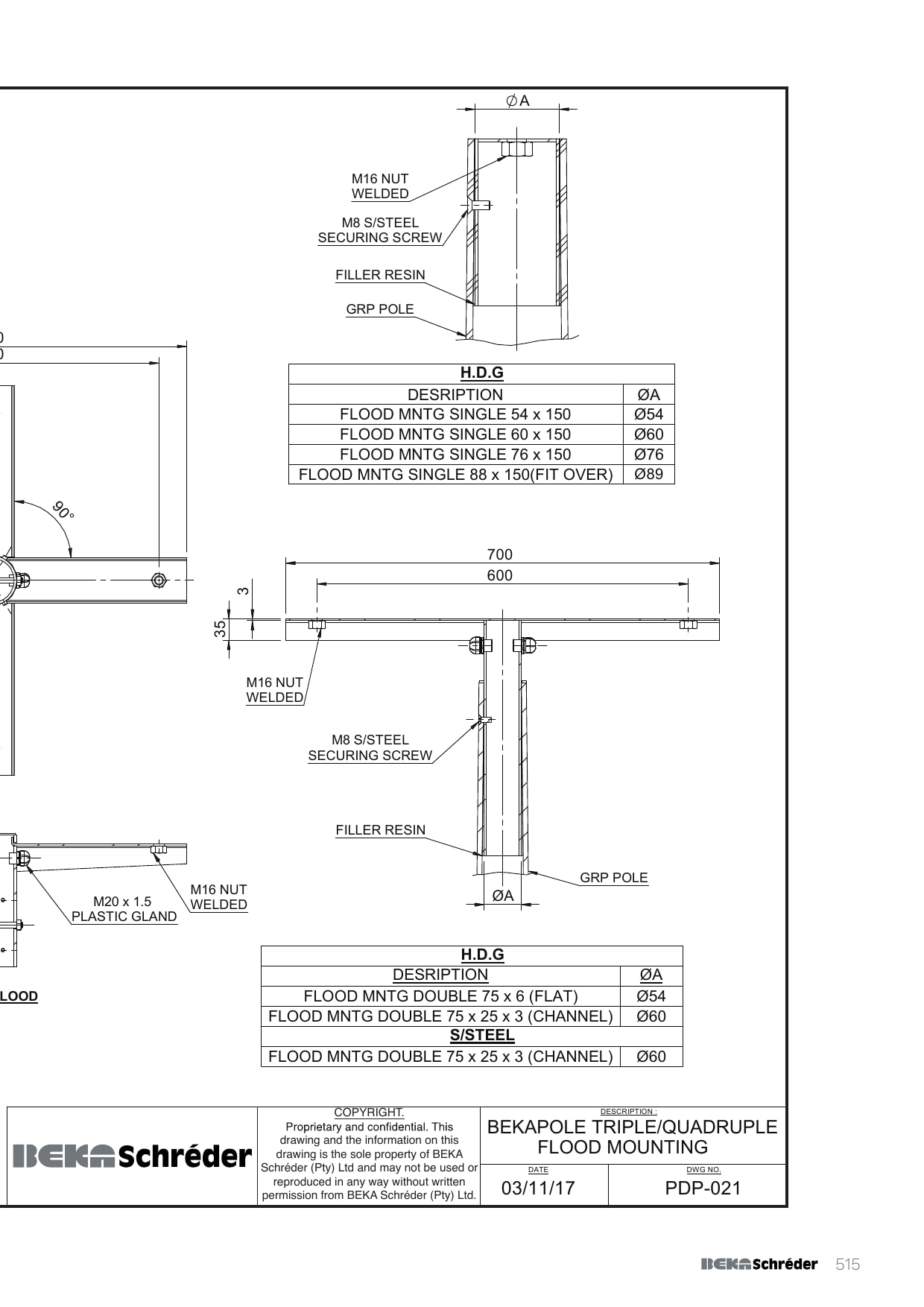

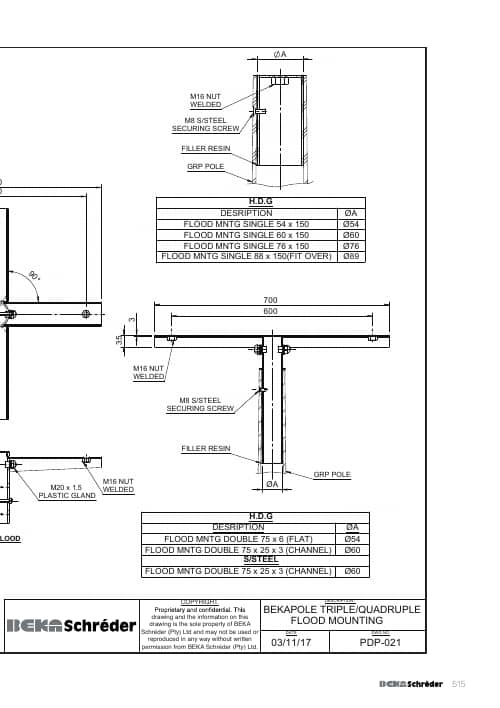

BEKAPOLE TRIPLE/QUADRUPLE
PDP-021
WELDED
FILLER RESIN
M16 NUT
SECURING SCREW M8 S/STEEL
GRP POLE
3 600
3 5
700
ØA
3 WAY FLOOD
600
120°
12 0°
120°
82
4 WAY FLOOD
600
6 00
700
7 00
90°
90°
8 2
M20 x 1.5
SECURING BOLT
WELDED M16 NUT PLASTIC GLAND
M10 x 100
DOUBLE FLOOD
700 600
3
3 0
A
2 53
17
COPYRIGHT.
drawing and the information on this drawing is the sole property of BEKA
Schréder (Pty) Ltd and may not be used or reproduced in any way without written
permission from BEKA Schréder (Pty) Ltd.
514
