97

S Y N T H È S E D E L’É T A T D E S L I E U X D U S A G E

Les nappes ont des fonctionnements dif férents. La nappe de Basse-Goulaine

montre des variations saisonnières directement inf luencées par l’hydrologie

de la Loire et les conditions pluviométriques, typiques d’un fonctionnement de

nappe libre.

La géométrie et le potentiel (quantité/qualité) de la nappe alluviale de la Loire

sont mal connus en dehors des secteurs de Basse-Goulaine et de Frossay

exploités actuellement pour la production d’eau potable.

Les aquifères de socle présentent des épaisseurs et des profondeurs très

variables mais restent mal connus à l’échelle du territoire. Sur le territoire, à

l’exception des puits traditionnels des particuliers, un seul aquifère de socle est

exploité : l’aquifère de Missillac.

EXPLOITATION

Les ressources souterraines de grandes capacités sont sur le territoire du SAGE

principalement la nappe alluviale de la Loire, exploitée à Basse-Goulaine à l’aide

de puits à drains rayonnants, et les nappes présentes au sein des petits bassins

sédimentaires. La ressource du socle n’est pas exploitée de manière signif icative.

NAPPES SOUTERRAINES RÉSERVÉES À L’ALIMENTATION EN EAU POTABLE

Le SDAGE Loire-Bretagne 2022-2027, par sa disposition 6E-1, liste les nappes

souterraines à réserver dans le futur à l’alimentation en eau potable (NAEP) et

cible la nappe du bassin tertiaire captif de Campbon (masse d’eau FRGG038).

La nappe de Campbon est une ressource emblématique du territoire du SAGE pour

sa qualité et la disponibilité de sa ressource. Le bassin tertiaire abrite une nappe

libre et une nappe semi-captive plus profonde. Les prélèvements sont opérés

au sein de cette dernière (8 à 9 Mm

3

/an pour l’AEP, dont environ 4 Mm

3

/an pour

la raf f inerie de Donges, 0,5 Mm

3

par les industriels (Laiterie Eurial et Cristal Roc)

et 0,25 Mm

3

sur le bassin d’alimentation pour l’irrigation (Évaluation du rôle de

la nappe de Campbon sur les écoulements en étiage du Brivet (Mémoire de M2),

GIP Loire Estuaire, A. GUILLORIT, 2011)). Les suivis piézométriques montrent que

la nappe captive réagit rapidement aux prélèvements. La drainance verticale

10

permet une réalimentation de la nappe captive, avec un décalage temporel de

l’ordre de deux mois par rapport à la pluviométrie. Le niveau de la nappe libre

est quant à lui dépendant de la pluviométrie.

Des relations nappe/rivière sont avérées sur ce secteur mais à ce jour, l’inf luence

des variations des niveaux de nappe sur les débits d’étiage n’a pas été étudiée,

notamment par manque de chronique des débits du Brivet. Néanmoins, les

résultats des suivis ROCA et ONDE montrent des assecs récurrents du ruisseau

du Moulin à Foulon.

10 - Drainance : la recharge par drainance s’opère lorsque deux nappes superposées sont

séparées par une couche semi-perméable, et que cette couche peut être franchie par l’eau

de la nappe dont la piézométrie est la plus élevée allant recharger la nappe profonde.

0

-0,5

-1

-1,5

-2

-2,5

-3

-3,5

-4

-4,5

Jan

2004

Mai

2005

Sept

2006

Fév

2008

Jui

2009

Nov

2010

Mar

2012

Aou

2013

Déc

2014

Avr

2016

P r o f o n d e u r (m)

Source(s) : Données ADES - Station 04818X0544/PZ34

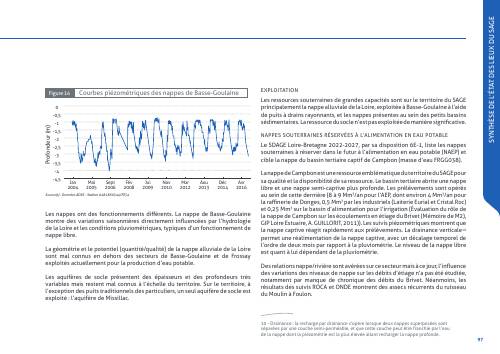

Courbes piézométriques des nappes de Basse-Goulaine

Figure 14
